相机线缆选型
本章节介绍了图漾相机适配线缆的技术规格与性能参数，为不同型号相机的线缆选型与安装提供技术参考。
相机型号 |
适配线缆 |
|---|---|
|
|
TL460-S1-E1 |
|
GM 系列、TM26X |
M12 A-Code 静态网线 |
FM854-E1、TM421-E1 |
M12 A-Code 静态网线 |
M12 A-Code 触发供电线
本线缆采用 M12 A-Code 8 芯母头连接器，集成触发信号与电源供电功能。
适配相机型号
✓ FM855-E1 |
✓ FM815-E1 |
✓ PS800-E1 |
✓ PS802-E1 |
✓ PMD02-E1 |
✓ PMD03-E1 |
✓ PM805-E1 |
✓ PM806-E1 |
✓ VMD03-1230C |
✓ VMD02-4070 |
✓ VMD03-8521C |
✓ VMD02-5011 |
线缆规格参数
参数项 |
规格说明 |
|---|---|
型号系列 |
直头型号:
弯头型号:
|
插头 1 |
M12 A-Code 直头或弯头 |
插头 2 |
Open |
长度 |
5m / 10m / 15m / 20m / 30m |
绝缘电阻 |
≥2 MΩ, DC:300 V |
导通阻抗 |
≤3 Ω |
外护套材质 |
PUR 黑色带屏蔽 |
线缆规格 |
8 x 0.25 mm² |
外径 |
6.5 mm ± 0.2 mm |
静态弯曲半径 |
8 * OD |
动态弯曲半径 |
10 * OD |
安全性 |
符合 RoHS 标准 |
塑料材料阻燃等级 |
V-0 |
线缆本体阻燃等级 |
VW-1 |
拖链测试 |
≥ 500 万次 |
扭转测试 |
≥ 300 万次 |
插拔测试 |
≥ 500 次 |
接线定义
将电缆的屏蔽编织网连接到接头的屏蔽端。
插头 1 |
插头 2 |
颜色 |
|
|---|---|---|---|
1 |
———— |
1 |
白 |
2 |
———— |
2 |
棕 |
3 |
———— |
3 |
绿 |
4 |
———— |
4 |
黄 |
5 |
———— |
5 |
灰 |
6 |
———— |
6 |
粉 |
7 |
———— |
7 |
蓝 |
8 |
———— |
8 |
红 |
M12 A-Code 8 芯母头
尺寸图
M12 A-Code 触发供电线弯头
M12 A-Code 触发供电线直头
M12 A-Code 触发供电线含 AC220V 三相公插
本线缆一端为 M12 A-Code 连接器，另一端集成 AC220V 三相公插，可同时为相机提供触发信号、直流供电。
适配相机型号
✓ PMD02-E1 |
✓ PMD03-E1 |
✓ PM805-E1 |
✓ PM806-E1 |
✓ VMD03-1230C |
✓ VMD02-4070 |
✓ VMD03-8521C |
✓ VMD02-5011 |
✓ FM855-E1 |
✓ FM815-IX-E1 |
—— |
—— |
线缆规格参数
参数项 |
规格说明 |
|---|---|
型号系列 |
TY-PW-M12A8(R)-AC220V-10M TY-PW-M12A8(R)-AC220V-15M TY-PW-M12A8(R)-AC220V-20M TY-PW-M12A8(R)-AC220V-30M |
插头 1 |
M12 A-Code 弯头 |
插头 2 |
三角公插 |
长度 |
10m / 15m / 20m / 30m |
额定电压 |
30V AC/DC |
额定电流 |
Max 2A |
温度范围 |
-25℃ ~ 80℃ |
防护等级 |
IP67 (插孔插针配合拧紧)（EN60529） |
执行标准 |
IEC 61076-2-101 |
拖链测试 |
≥ 800 万次 |
抗扭测试 |
≥ 300 万次（±180°） |
绝缘电阻 |
≥ 100 MΩ |
接触电阻 |
≤ 5 MΩ |
插拔测试 |
≥ 100 次 |
接线定义
尺寸图
M12 A-Code 弯头 & 三角公插
M12 A-Code 静态网线
本线缆为固定安装设计的 Cat.6 以太网线，采用 M12 A-Code 8 针连接器，适用于静态环境下的相机数据通信。
适配相机型号
✓ PS801-E1 |
✓ PS801-N-E1 |
✓ FM854-E1 |
✓ TM421-E1 |
✓ TM26X-E1 |
✓ GM46x-E1 |
✓ TL460-S1-E1 |
—— |
线缆规格参数
参数项 |
规格说明 |
|---|---|
型号系列 |
TY-E-M12A8-RJ45-5M-S TY-E-M12A8-RJ45-10M-S TY-E-M12A8-RJ45-15M-S TY-E-M12A8-RJ45-20M-S |
插头 1 |
M12 A-Code 直头 8 针脚 |
插头 2 |
RJ45 |
长度 |
5m / 10m / 15m / 20m |
绝缘电阻 |
≥ 10 MΩ |
导通阻抗 |
≤ 3 Ω |
外护套材质 |
PVC 黑色 |
线缆规格 |
4P x 0.14 mm² |
传输特性(类别) |
Cat.6 |
外径 |
6.5 mm ± 0.2 mm |
安全性 |
符合 RoHS 标准 |
塑料材料阻燃等级 |
V-0 |
线缆本体阻燃等级 |
VW-1 |
插拔测试 |
≥ 500 次 |
接线定义
插头 1 |
插头 2 |
颜色 |
|
|---|---|---|---|
6 |
—— |
1 |
橙白 |
4 |
—— |
2 |
橙 |
5 |
—— |
3 |
绿白 |
8 |
—— |
6 |
绿 |
7 |
—— |
4 |
蓝 |
1 |
—— |
5 |
蓝白 |
2 |
—— |
7 |
棕白 |
3 |
—— |
8 |
棕 |

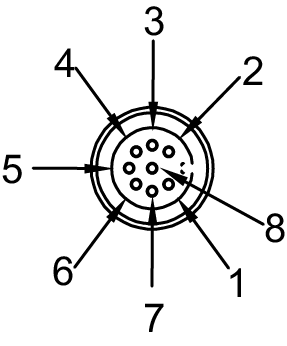

M12 A-Code 8 针公头
尺寸图
M12 A-Code 网线
M12 X-Code 网线
高柔动态（拖链）网线
本线缆采用 M12 X-Code 8 针公头连接器，属于高柔性以太网线，适用于机器人、拖链等动态场景设计，耐受数百万次往复弯曲。
适配相机型号
✓ PMD02-E1 |
✓ PMD03-E1 |
✓ PM805-E1 |
✓ PM806-E1 |
✓ VMD03-1230C |
✓ VMD02-4070 |
✓ VMD03-8521C |
✓ VMD02-5011 |
✓ FM855-E1 |
✓ FM815-IX-E1 |
✓ FM851-E1 |
✓ PS800-E1 |
✓ PS802-E1 |
—— |
—— |
—— |
线缆规格参数
参数 |
型号/规格 |
|---|---|
型号系列 |
直头型号:
弯头型号:
|
插头 1 |
M12 X-Code 直头或弯头 |
插头 2 |
8 针脚 RJ45 |
长度 |
5m / 10m / 15m / 20m / 30m |
绝缘电阻 |
≥ 20 MΩ, DC:300V |
导通阻抗 |
≤ 3 Ω |
外护套材质 |
PVC 黑色 |
线缆规格 |
4P x 0.14 mm² |
传输特性(类别) |
Cat5e |
外径 |
6.5 mm ± 0.2 mm |
静态弯曲半径 |
8 * OD |
动态弯曲半径 |
10 * OD |
安全性 |
符合 RoHS 标准 |
塑料材料阻燃等级 |
V-0 |
线缆本体阻燃等级 |
VW-1 |
拖链测试 |
≥ 1000 万次 |
扭转测试 |
≥ 300 万次 |
插拔测试 |
≥ 500 次 |
接线定义
插头 1 |
插头 2 |
颜色 |
|
|---|---|---|---|
1 |
—— |
1 |
橙白 |
2 |
—— |
2 |
橙 |
3 |
—— |
3 |
绿白 |
4 |
—— |
6 |
绿 |
5 |
—— |
7 |
棕白 |
6 |
—— |
8 |
棕 |
7 |
—— |
5 |
蓝白 |
8 |
—— |
4 |
蓝 |
M12 X-Code 8 针公头
尺寸图
M12 X-Code 高柔动态（拖链）网线弯头
M12 X-Code 高柔动态（拖链）网线直头
高柔静态网线
本线缆采用 M12 X-Code 8 针公头连接器，属于高柔性以太网线，适用于固定安装场合，具备良好柔韧性以抵抗振动和偶尔弯折。
适配相机型号
✓ PMD02-E1 |
✓ PMD03-E1 |
✓ PM805-E1 |
✓ PM806-E1 |
✓ VMD03-1230C |
✓ VMD02-4070 |
✓ VMD03-8521C |
✓ VMD02-5011 |
✓ FM855-E1 |
✓ FM815-IX-E1 |
✓ FM851-E1 |
✓ PS800-E1 |
✓ PS802-E1 |
—— |
—— |
—— |
线缆规格参数
参数 |
型号/规格 |
|---|---|
型号系列 |
TY-E-M12X8-RJ45-5M-S TY-E-M12X8-RJ45-10M-S TY-E-M12X8-RJ45-15M-S TY-E-M12X8-RJ45-20M-S TY-E-M12X8-RJ45-30M-S |
插头 1 |
M12 X-Code 直头或弯头 |
插头 2 |
8 针脚 RJ45 |
长度 |
5m / 10m / 15m / 20m / 30m |
绝缘电阻 |
≥ 20 MΩ |
导通阻抗 |
≤ 3 Ω |
外护套材质 |
PVC 蓝色 |
线缆规格 |
4P x 0.14 mm² |
传输特性(类别) |
Cat5e |
外径 |
6.5 mm ± 0.2 mm |
公差 |
± 50 mm @ 5 m ± 100 mm @ > 5 m |
安全性 |
符合 RoHS 标准 |
塑料材料阻燃等级 |
V-0 |
线缆本体阻燃等级 |
VW-1 |
插拔测试 |
≥ 500 次 |
接线定义
插头 1 |
插头 2 |
颜色 |
|
|---|---|---|---|
1 |
—— |
1 |
橙白 |
2 |
—— |
2 |
橙 |
3 |
—— |
3 |
绿白 |
4 |
—— |
6 |
绿 |
5 |
—— |
7 |
棕白 |
6 |
—— |
8 |
棕 |
7 |
—— |
5 |
蓝白 |
8 |
—— |
4 |
蓝 |
M12 X-Code 8 针公头
尺寸图
M12 X-Code 高柔静态网线
