インターフェース紹介

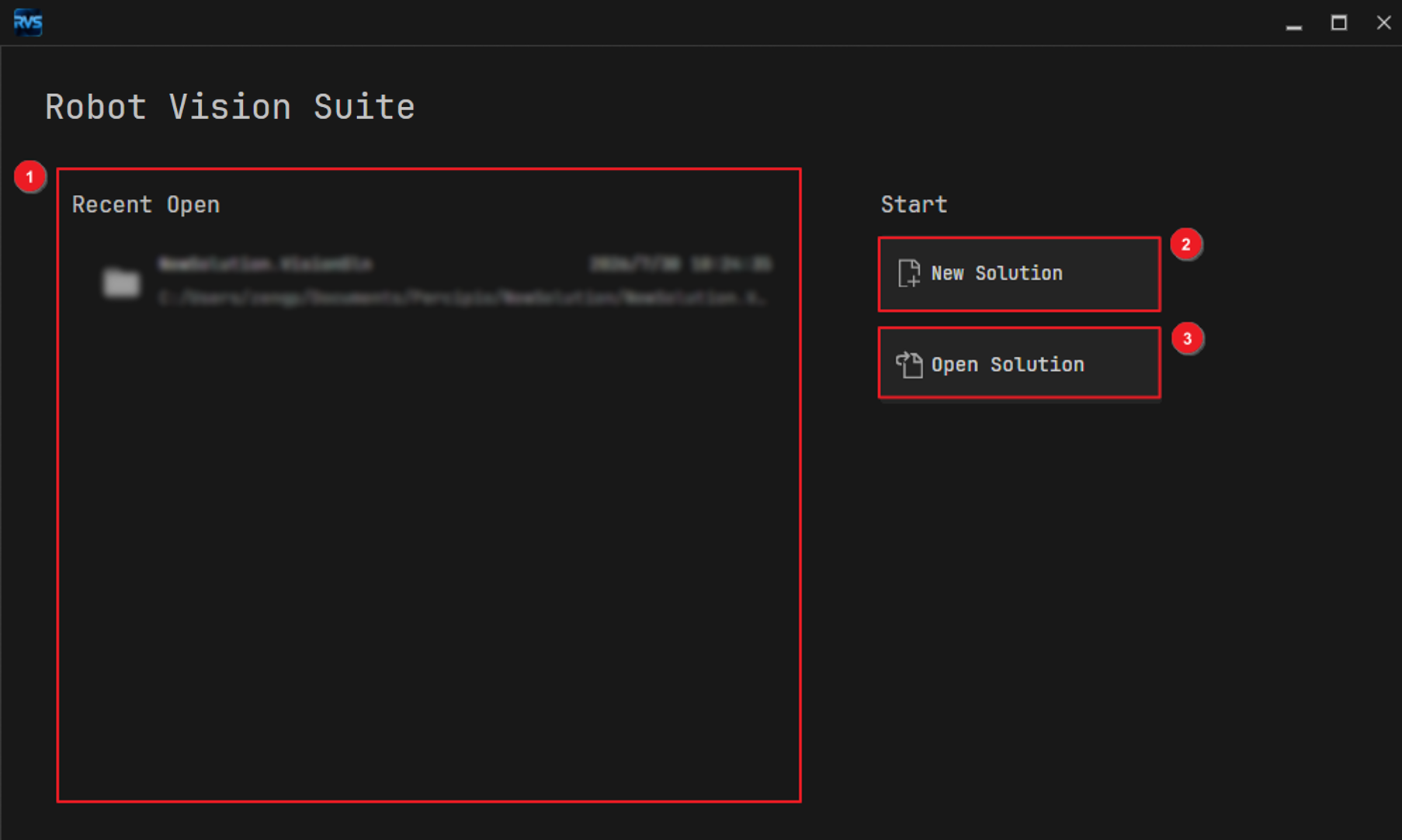

ウェルカム画面

自動的に読み込まれるソリューションまたはプロジェクトがない場合、RVS 2.0 を起動すると ウェルカム画面 が表示されます。

ウェルカム画面の各機能は次のとおりです。

番号	機能	説明
1	最近開いた項目	最近開いたソリューションを表示します。名前をクリックすると対応するソリューションを読み込みます。
2	新規ソリューション	ソリューションテンプレートを基に新しいソリューションを作成します。
3	ソリューションを開く	ローカルに保存されている既存のソリューションファイルを開きます。

ソリューションに関する詳細は、ソリューション操作ガイドを参照してください。

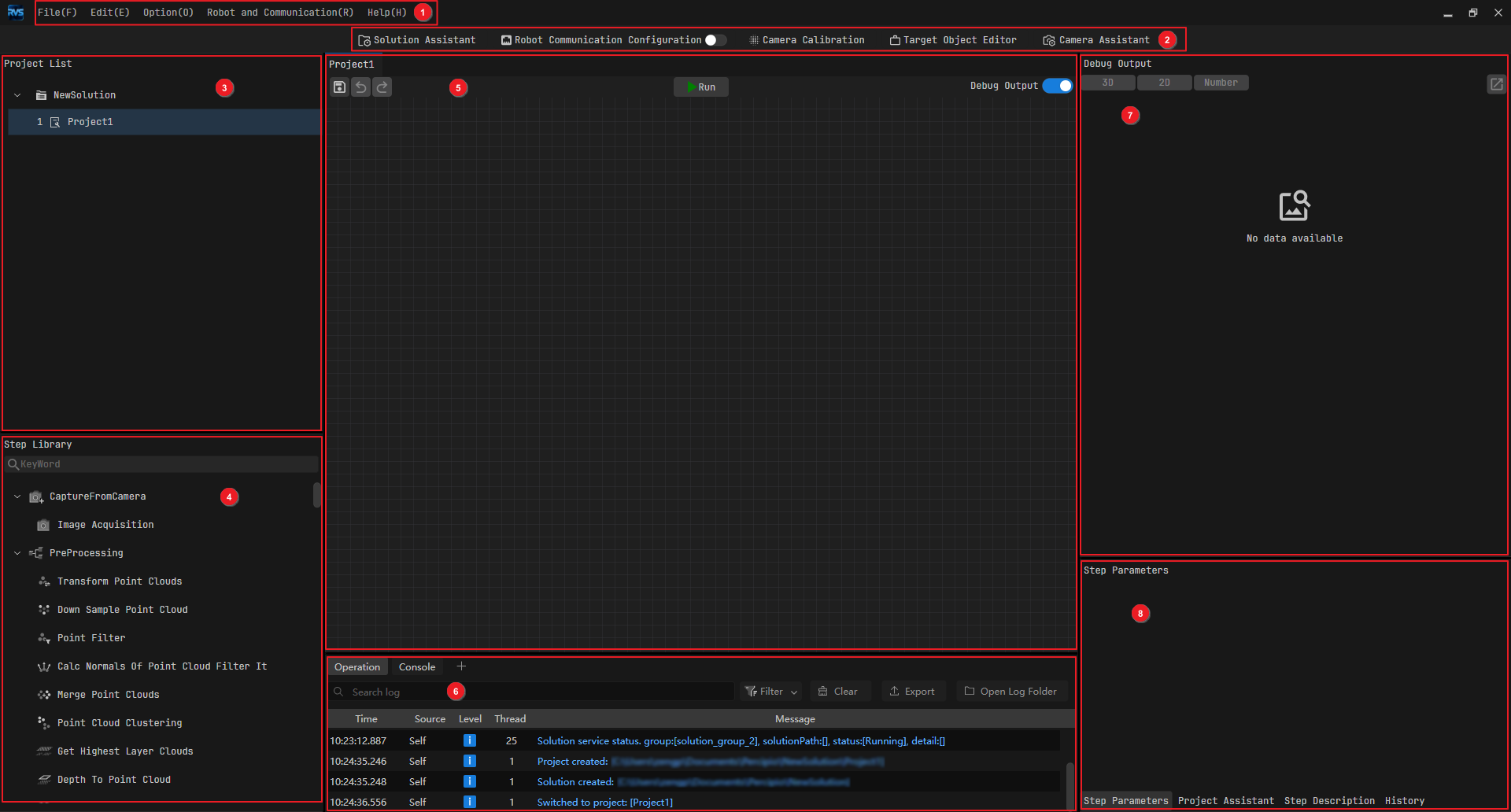

既存のソリューションを読み込むか、新しいソリューションを作成すると、ソフトウェアの メイン画面 が表示されます。

メイン画面は主に次の機能エリアで構成されます。

番号	機能エリア	説明
1	メニューバー	ファイル、編集、オプション、ロボットと通信、ヘルプを含みます。
2	ツールバー	ソリューションアシスタント、ロボット通信設定、カメラ校正、ワークライブラリ、カメラアシスタントなどの主要機能に素早くアクセスできます。
3	プロジェクト一覧	現在のソリューションに含まれるすべてのプロジェクトを表示します。
4	ステップライブラリ	プロジェクト構築に利用できるすべての視覚処理ステップを表示し、検索できます。
5	プロジェクト編集エリア	ビジョンプロジェクトのワークフローとロジックフローを編集します。
6	ログエリア	プロジェクト実行中のログ情報をリアルタイムで表示し、特定時点の記録を確認できます。
7	デバッグ出力エリア	各視覚ステップのデバッグ出力結果を表示します。
8	プロジェクト設定エリア	ステップパラメータ、プロジェクトアシスタント、ステップ説明、履歴の各タブを含みます。
