保存数据

在工程现场，为了保证出现问题时可以对当时的情景进行复现，以及在离场前做充分的回归验证，RVS 2.0 提供了数据保存功能，自动保存图像、当前工程的输出结果及配方的相关参数数据。

设置步骤

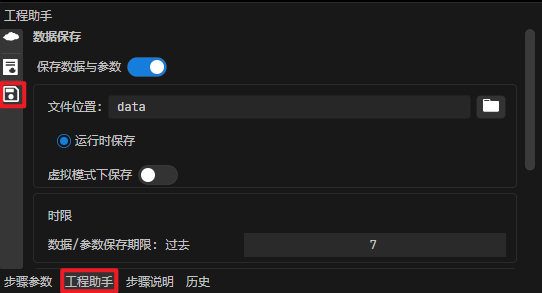

打开一个工程后，在 工程配置区 点击 “工程助手” 选项卡，然后点击，进入 数据保存 界面。
开启 “保存数据与参数” 功能。

开启该功能后，工程运行时会自动将运行数据存储至指定路径下。
注意
- 如果当前工程中不存在数据保存类步骤，则开启数据保存功能后，软件将仅保存参数配方相关数据。
- 数据保存功能支持多相机数据保存，即如果 RVS 2.0 工程中有多个“从相机获取图像”步骤，则多个相机的数据将被自动保存。
根据实际需求设置相关参数。
- 文件位置

  数据默认存储在工程文件夹下 data 文件夹。点击，可自定义数据保存路径。建议选择一个具有足够存储空间的磁盘路径，以确保数据能够顺利保存。
- 运行时保存

  数据保存功能打开时，默认打开。
- 虚拟模式下保存

  开启后，相机虚拟模式运行时保存数据。
- 时限

  设定数据/参数保存的天数。超出设置的天数后，自动删除过期数据。
- 添加/删除参数列表

  默认保存输出结果和配方参数数据。如需保存步骤参数，勾选 “步骤参数”，点击，在弹出的对话框中选择需要保存的步骤参数，完成后点击 “确定” 按钮。

  如需删除选择的步骤参数，在步骤参数列表中选中该参数，然后单击即可。
- 虚拟模式下覆盖参数

  开启后，在虚拟模式下回放数据时，系统将读取保存数据中的 property 文件，提取历史配方参数值，覆盖当前工程中对应步骤的参数配置。覆盖范围包括 properties 中定义的所有参数。

保存结果说明

保存的数据包括以下内容：

数据保存配置文件：位于工程目录下 config/data_storage_config.json，记录数据保存的相关配置参数，如保存路径、保存时间、虚拟模式下保存开关等。
图像数据：保存 "从相机获取图像" 步骤中输出的图像数据，包含彩色图、深度图，以 .png 格式分别存储于 <相机ID>-color/ 和 <相机ID>-depth/ 目录下。
- 深度图： depth_image_YYYYMMDD_HHmmss_fff.png
- 彩色图： color_image_YYYYMMDD_HHmmss_fff.png
标定数据：保存 "从相机获取图像" 步骤中输出的内参标定数据，以 JSON 文件格式存储于 <相机ID>/ 目录下。
- 相机彩色图内参： color_Intrinsic.json
- 相机深度图内参： depth_Intrinsic.json
- 相机左红外图内参： left_ir_Intrinsic.json
- 相机右红外图内参： right_ir_Intrinsic.json
步骤参数数据：保存步骤参数数据，包含保存数据界面中添加的参数。配置信息保存以 JSON 文件格式存储于 properties/ 目录下，文件命名格式为 property_YYYYMMDD_HHmmss_fff.json。 property 文件内包含以下内容：
- name：参数名称
- project_id：工程编号
- recipe_name：配方名称
- type：参数类型
- value：参数值
异常数据：当工程运行过程中出现等级为 Error 的报错时，异常数据将会被保存至 data/error_data 文件夹中，包含当时的图像数据、标定数据和步骤参数数据等，以便进行故障分析和复现。异常数据目录结构：error_data/<异常时间戳>/，其中包含：
- error_msg.json：异常信息记录，包含 error_msg（错误描述）、error_time（错误时间）、step_guid（出错步骤）、step_name（步骤名称）
- <相机ID>/：异常时刻的标定参数快照
- <相机ID>-color/：异常时刻的彩色图
- <相机ID>-depth/：异常时刻的深度图
- csv/：异常时刻的现场回溯文件
- properties/：异常时刻的步骤参数文件
结果输出：当工程中存在自定义"视觉输出"步骤时，以 .json 文件格式存储于 outputs/ 目录下，文件命名格式为 output_YYYYMMDD_HHmmss_fff.json，压缩包以JSON文件记录包含输出端口的键值对。

完整的数据保存结构示例如下：

<工程1>/
├── config/
│   └── data_storage_config.json    # 数据保存配置
├── data/                            # 正常数据保存目录
│   └── <YYYY-MM-DD>/               # 按日期组织
│       ├── <相机ID>/               # 标定参数
│       │   ├── color_Intrinsic.json
│       │   ├── depth_Intrinsic.json
│       │   ├── left_ir_Intrinsic.json
│       │   └── right_ir_Intrinsic.json
│       ├── <相机ID>-color/         # 彩色图
│       │   └── rgb_image_*.png
│       ├── <相机ID>-depth/         # 深度图
│       │   └── depth_image_*.png
│       ├── csv/                    # 现场回溯文件
│       │   └── step_parameter_*.csv
│       ├── outputs/                # 现场回溯文件
│       │   └── output_*.json
│       └── properties/             # 步骤属性
│           └── property_*.json
│   └── error_data/                 # 异常数据隔离目录
│       └── <YYYY-MM-DD>/  # 按异常时间戳组织
│           ├── error_msg.json          # 异常信息
│           ├── <相机ID>/               # 异常时刻标定参数
│           ├── <相机ID>-color/         # 异常时刻彩色图
│           ├── <相机ID>-depth/         # 异常时刻深度图
│           └── properties/             # 异常时刻属性文件
└── <工程名>.VisionProject                    # 工程文件
