界面介绍

欢迎界面

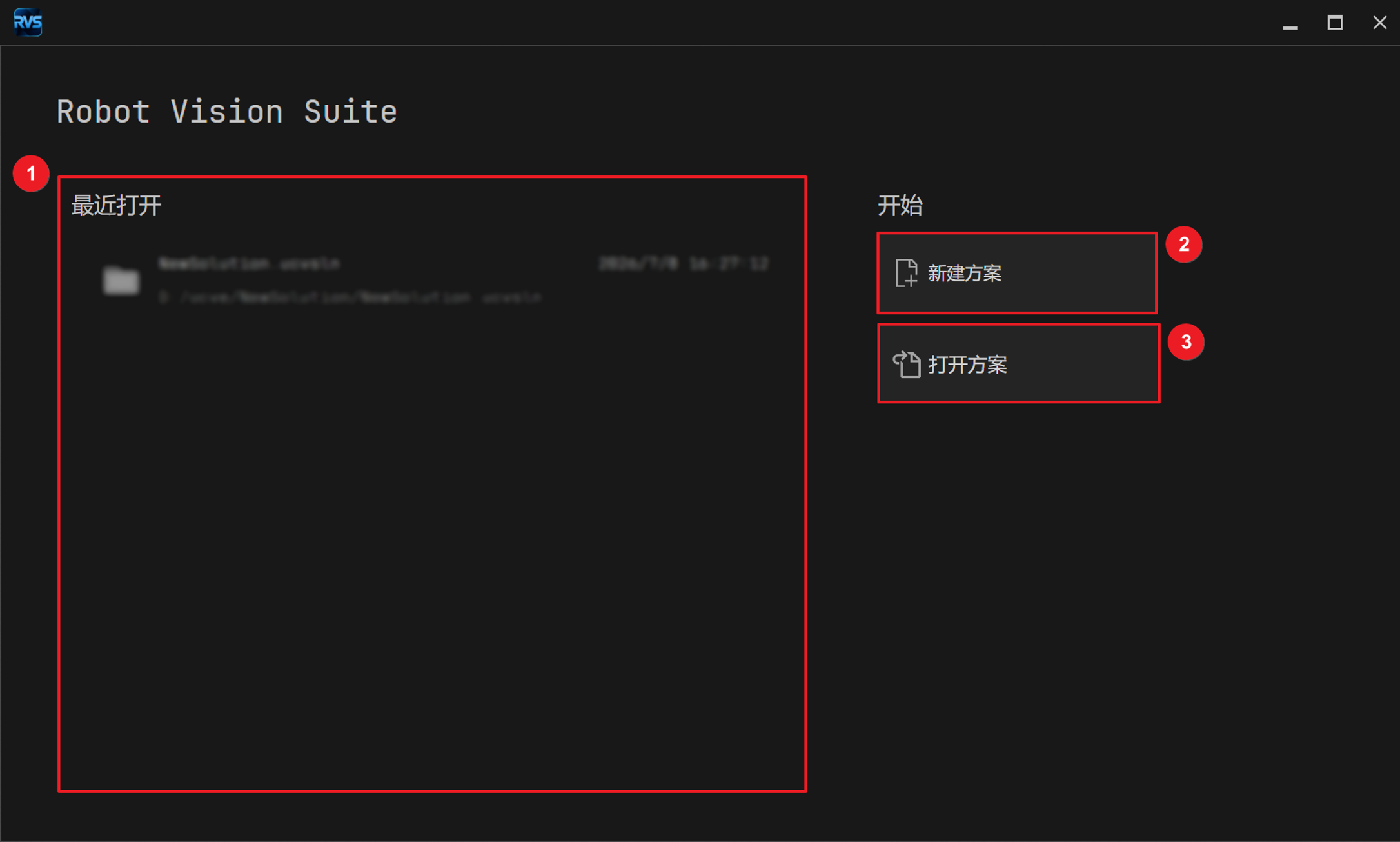

若软件中无自动加载的方案或项目，打开 RVS 2.0 后将进入 欢迎界面，如下图所示：

欢迎界面中各功能说明如下：

序号	功能	描述
1	最近打开	显示最近打开过的方案。点击名称即可加载对应方案。
2	新建方案	基于方案模板创建新方案。
3	打开方案	打开本地存储的已有方案文件。

有关方案的更多操作，请参阅方案操作指南。

主界面

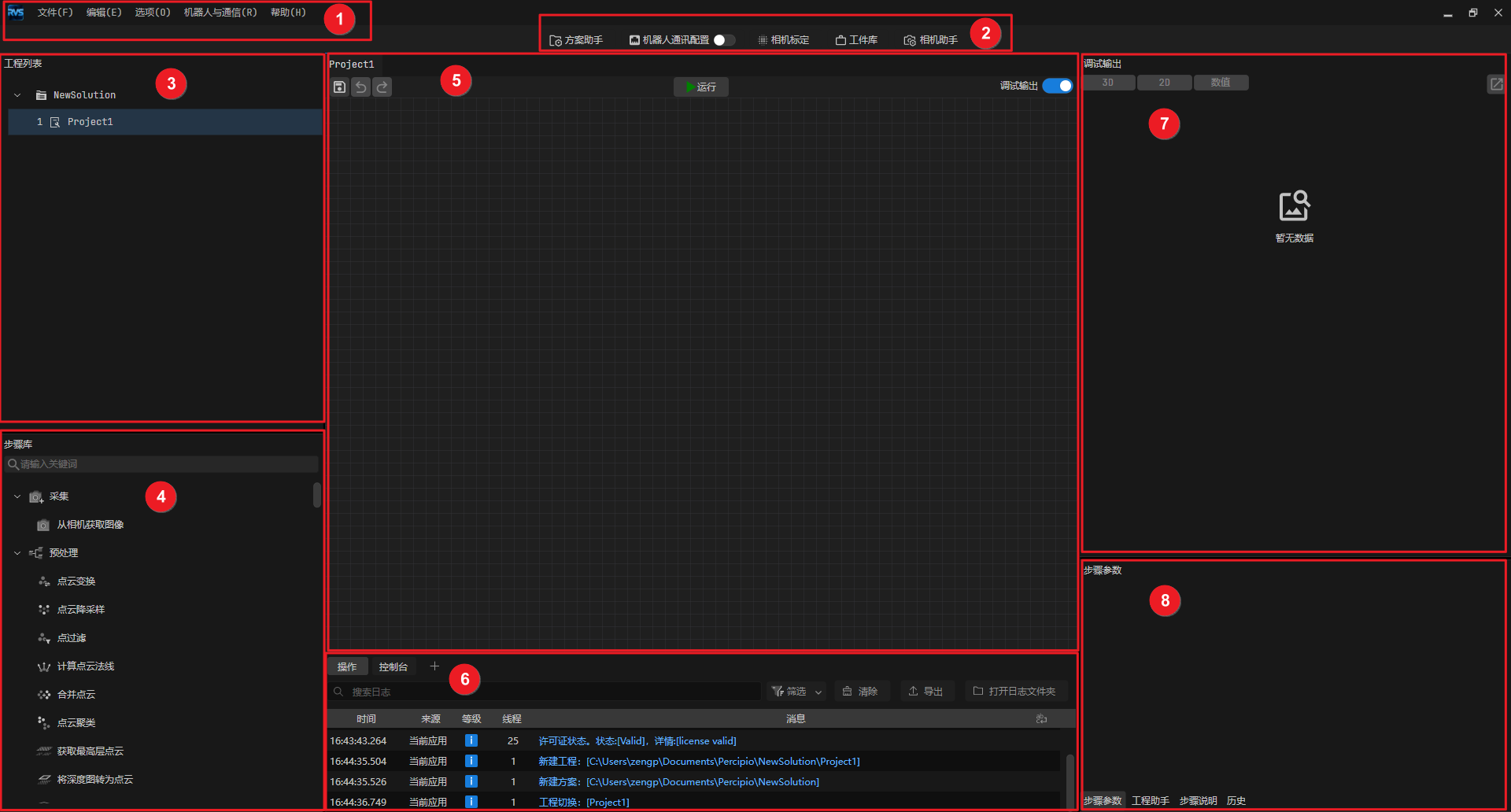

成功加载已有方案或创建新方案后，将进入软件主界面， 如下图所示。

主界面主要划分为以下功能区：

序号	功能区	描述
1	菜单栏	包含文件、编辑、选项、机器人与通信、帮助。
2	工具栏	集成方案助手、机器人通讯配置、相机标定、工件库、相机助手等常用工具入口。
3	工程列表	列出当前方案中包含的所有工程。
4	步骤库	展示并支持搜索所有可用于构建工程的视觉处理步骤。
5	工程编辑区	用于编辑视觉工程的工作流与逻辑流。
6	日志区	用于实时显示工程运行时的日志信息，方便用户查找某时刻的运行记录。
7	调试输出区	显示视觉步骤的调试输出结果。
8	工程配置区	包含以下标签页：步骤参数、工程助手、步骤说明、历史。
